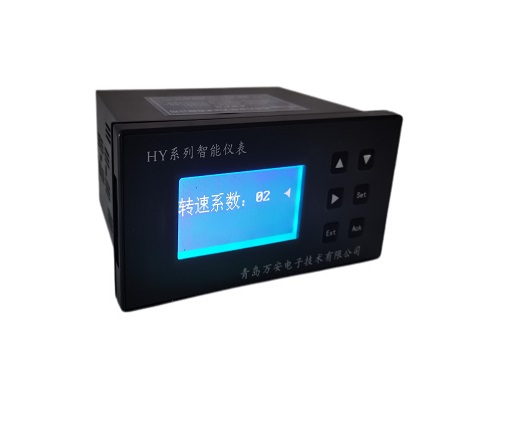

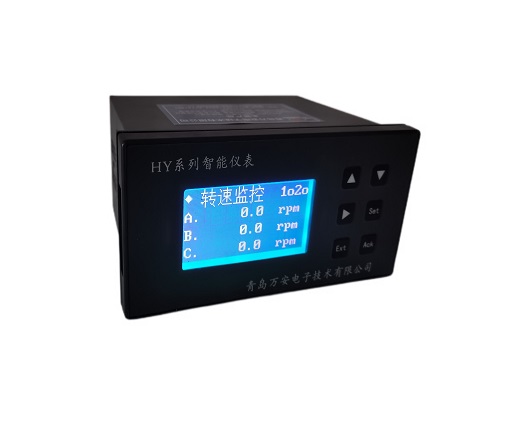

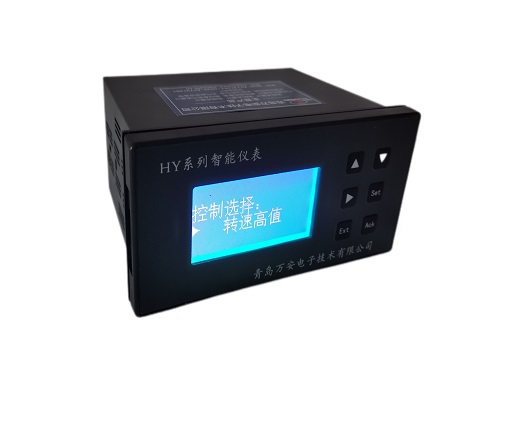

操作視頻圖：

青島萬安HY系列轉速監控儀特點：

1、接收轉速傳感器（如接近開關、光電開關、磁電式轉速傳感器等）輸出的轉速頻率信號。

2、具有RS-485串行接口，上位機可通過Modbus_RTU協議與之通信。

3、轉速監控范圍寬。

4、具有可選的轉速PID調節功能。

青島萬安HY系列轉速監控儀 技術參數

1、轉速信號：4000Hz， 幅值 3~30V， 脈沖寬度不小于100uS

2、轉速系數： 1~99

3、檢測誤差：＜0.1﹪

4、報警輸出：兩路電磁繼電器觸點開關，容量220V/ 2A

5、通訊功能：RS-485，ModBus RTU軟件協議

6、4~20mA轉速變送輸出功能（可選），分辨率：16位二進制

7、外形尺寸：160x80x120 mm，開孔 156x76

8、儀表供電：~265VAC，45~65Hz，＜15VA

9、對外供電：24VDC/100mA（端子4、6）

青島萬安HY系列轉速監控儀通 訊

接    口：RS--485

協    議：Modbus RTU：

設備地址：01~247

波 特 率：2400、4800、9600、19200、38400、115200

數 據 位：8

停 止 位：1、2

校    驗：無

轉  速A：40001       無符號長整型  1小數位

轉  速B：40003       無符號長整型  1小數位

轉  速C：40005       無符號長整型  1小數位

例如，上位機從 01地址的儀表讀取轉速的請求命令幀為

01 03 00 00 00 06 C5 C8
